Trong các xưởng cơ khí, xưởng bảo trì, nhà máy sản xuất, khu vực lắp ráp và phòng thực hành kỹ thuật, việc bố trí dụng cụ khoa học có ảnh hưởng trực tiếp đến năng suất, thời gian thao tác và mức độ an toàn. Vì vậy, bàn thao tác tích hợp bảng treo dụng cụ ngày càng được sử dụng phổ biến.

1. Bàn thao tác có bảng treo dụng cụ là gì?

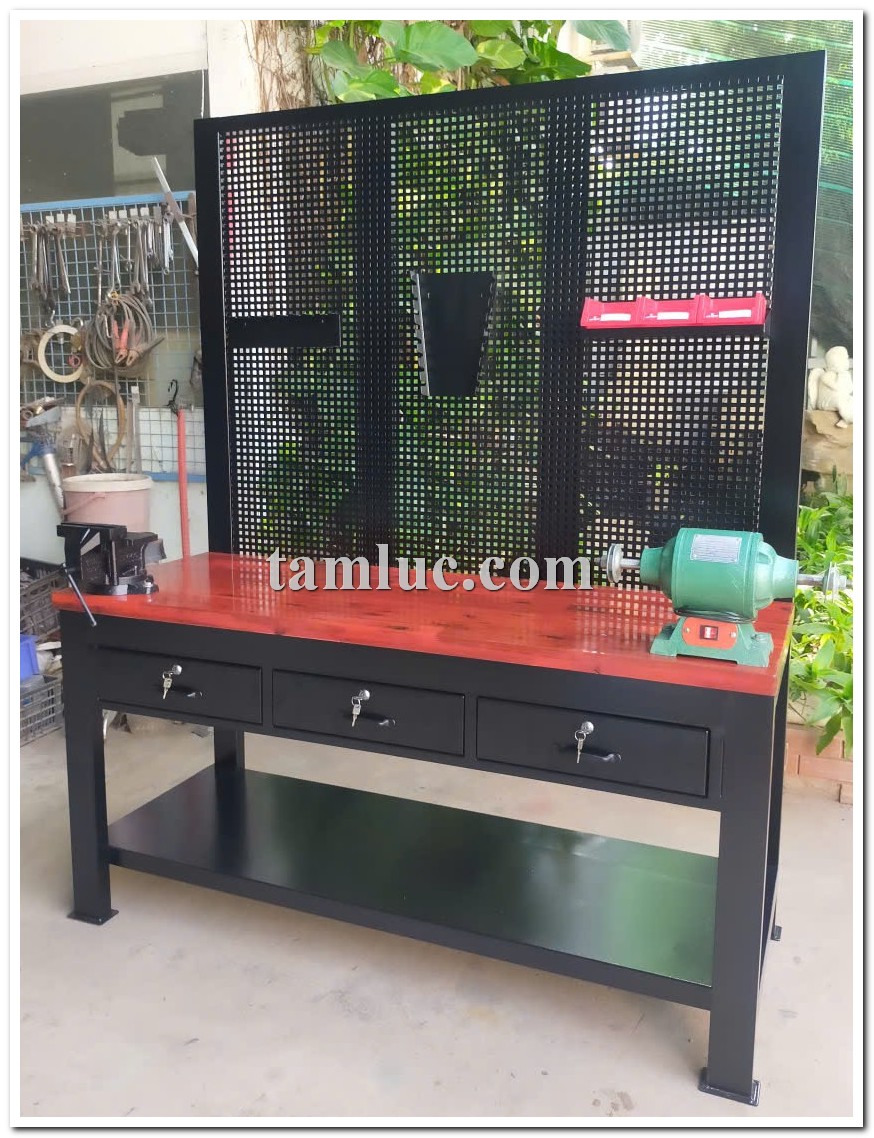

Bàn thao tác có bảng treo dụng cụ là loại bàn làm việc công nghiệp được thiết kế kết hợp với một bảng treo dụng cụ phía sau hoặc phía trên mặt bàn.

Bảng treo thường được gia công từ thép tấm, có hệ thống lỗ hoặc móc treo để bố trí các loại dụng cụ như:

• Cờ lê, mỏ lết.
• Tua vít.
• Kìm.
• Búa.
• Thước đo.
• Dụng cụ cầm tay.
• Dụng cụ lắp ráp.
• Thiết bị kiểm tra.
• Linh kiện và phụ kiện nhỏ.

Thay vì đặt dụng cụ rải rác trên mặt bàn hoặc cất trong tủ riêng, người sử dụng có thể bố trí từng dụng cụ vào vị trí cố định trên bảng treo.

Điều này tạo ra một khu vực làm việc trực quan, khoa học và phù hợp với nguyên tắc “sắp xếp – dễ thấy – dễ lấy – dễ trả lại” của phương pháp 5S.

2. Cấu tạo bàn thao tác có bảng treo dụng cụ

Một bộ bàn thao tác tích hợp bảng treo thường gồm các bộ phận chính:

2.1. Khung bàn

Khung thường được chế tạo bằng thép hộp, phổ biến như:

• Hộp 40×40 mm.
• Hộp 40×80 mm.
• Hộp 50×50 mm.
• Hộp 50×100 mm.

Độ dày thép được lựa chọn tùy theo tải trọng yêu cầu, thường khoảng 1,2–2,0 mm đối với bàn thao tác thông dụng.

Khung được hàn chắc chắn, xử lý bề mặt và sơn tĩnh điện nhằm tăng khả năng chống oxy hóa và tạo độ bền trong môi trường nhà xưởng.

2.2. Mặt bàn thao tác

Mặt bàn có thể sử dụng nhiều vật liệu khác nhau tùy mục đích:

• Thép tấm.
• Inox.
• Gỗ công nghiệp.
• Gỗ ghép.
• Cao su chống tĩnh điện.
• Mặt bàn phủ vật liệu chuyên dụng.

Đối với công việc cơ khí, sửa chữa và bảo trì, mặt bàn thép thường được ưu tiên nhờ khả năng chịu tải và chịu va đập tốt.

Đối với khu vực điện – điện tử, có thể sử dụng mặt bàn kết hợp cao su chống tĩnh điện (ESD) nhằm phù hợp với yêu cầu bảo vệ linh kiện.

2.3. Bảng treo dụng cụ

Bảng treo được bố trí phía sau bàn với chiều cao tùy theo thiết kế.

Bảng có thể sử dụng:

• Tấm thép đục lỗ.
• Tấm thép có rãnh.
• Tấm thép gắn móc.
• Bảng treo hai mặt.
• Bảng treo kết hợp kệ nhỏ.

Các loại móc và phụ kiện có thể tháo lắp, giúp người dùng chủ động thay đổi vị trí theo từng nhóm dụng cụ.

2.4. Phụ kiện treo dụng cụ

Một số phụ kiện thường được trang bị:

• Móc đơn.
• Móc đôi.
• Giá treo tua vít.
• Giá treo kìm.
• Giá treo cờ lê.
• Khay đựng linh kiện.
• Hộp đựng bulông, ốc vít.
• Giá treo dụng cụ chuyên dụng.

3. Vì sao bàn thao tác có bảng treo phù hợp với mô hình 5S?

5S là phương pháp tổ chức và quản lý nơi làm việc nhằm tạo ra môi trường khoa học, sạch sẽ, an toàn và hiệu quả.

Bàn thao tác có bảng treo dụng cụ có thể hỗ trợ trực tiếp cả 5 yếu tố của 5S.

S1 – Seiri: Sàng lọc

Dụng cụ được phân loại và chỉ giữ lại những vật dụng thực sự cần thiết tại khu vực thao tác.

Những dụng cụ ít sử dụng có thể được chuyển sang tủ dụng cụ hoặc khu vực lưu trữ riêng.

Nhờ đó, mặt bàn luôn được duy trì thông thoáng.

S2 – Seiton: Sắp xếp

Mỗi dụng cụ được bố trí tại một vị trí xác định trên bảng treo.

Ví dụ:

Khu vực 1: tua vít
Khu vực 2: kìm
Khu vực 3: cờ lê
Khu vực 4: búa
Khu vực 5: dụng cụ đo

Cách bố trí này giúp người lao động dễ dàng tìm đúng dụng cụ cần sử dụng.

S3 – Seiso: Sạch sẽ

Khi dụng cụ có vị trí cố định, việc vệ sinh khu vực làm việc trở nên thuận tiện hơn.

Mặt bàn ít bị che phủ bởi dụng cụ, giúp nhân viên dễ lau chùi và kiểm tra tình trạng khu vực thao tác.

S4 – Seiketsu: Săn sóc, tiêu chuẩn hóa

Doanh nghiệp có thể tiêu chuẩn hóa cách bố trí dụng cụ cho từng bàn.

Ví dụ, tất cả bàn bảo trì đều sử dụng cùng một sơ đồ bố trí:

Cờ lê → mỏ lết → tua vít → kìm → búa → dụng cụ đo.

Việc tiêu chuẩn hóa giúp người mới nhanh chóng làm quen với vị trí dụng cụ.

S5 – Shitsuke: Sẵn sàng, duy trì

Sau khi sử dụng, công nhân đưa dụng cụ trở lại đúng vị trí.

Theo thời gian, thao tác này trở thành thói quen và giúp duy trì trạng thái 5S lâu dài.

4. Lợi ích của bàn thao tác có bảng treo dụng cụ

4.1. Tiết kiệm thời gian tìm kiếm dụng cụ

Một trong những nguyên nhân gây mất thời gian tại nhà xưởng là nhân viên phải tìm kiếm dụng cụ trước khi bắt đầu công việc.

Với bảng treo dụng cụ, vị trí của từng dụng cụ được xác định rõ ràng.

Người sử dụng chỉ cần quan sát bảng để biết:

Dụng cụ đang ở đâu → lấy dụng cụ → sử dụng → trả lại vị trí.

4.2. Tối ưu không gian nhà xưởng

Thay vì bố trí thêm tủ hoặc kệ cho toàn bộ dụng cụ, bảng treo tận dụng phần không gian theo chiều cao phía sau bàn.

Đây là một ưu điểm quan trọng đối với những nhà xưởng có diện tích hạn chế.

4.3. Tăng tính trực quan

Dụng cụ được đặt ở vị trí dễ nhìn thay vì bị che khuất trong ngăn kéo hoặc hộp chứa.

Người quản lý cũng có thể nhanh chóng nhận biết:

• Dụng cụ đã đầy đủ chưa.
• Có dụng cụ nào bị thiếu không.
• Dụng cụ có được trả đúng vị trí không.

4.4. Hỗ trợ nâng cao năng suất

Khi dụng cụ được sắp xếp hợp lý, người lao động giảm thời gian di chuyển và tìm kiếm.

Điều này đặc biệt hữu ích tại:

• Xưởng cơ khí.
• Khu vực lắp ráp.
• Xưởng bảo trì.
• Nhà máy sản xuất.
• Khu vực sửa chữa máy móc.
• Phòng thực hành kỹ thuật.

4.5. Tăng tính an toàn

Dụng cụ để bừa bộn trên mặt bàn hoặc dưới sàn có thể gây cản trở thao tác và làm tăng nguy cơ xảy ra sự cố.

Bảng treo giúp đưa dụng cụ về vị trí cố định, giảm tình trạng để dụng cụ không đúng nơi quy định.

5. Ứng dụng của bàn thao tác có bảng treo dụng cụ

Xưởng cơ khí

Bàn được sử dụng để gia công, lắp ráp, sửa chữa và kiểm tra các chi tiết cơ khí.

Khu vực bảo trì

Dụng cụ sửa chữa được bố trí ngay phía sau bàn, giúp kỹ thuật viên nhanh chóng lấy đúng dụng cụ.

Nhà máy sản xuất

Có thể bố trí bàn thao tác tại từng công đoạn sản xuất, đặc biệt là công đoạn lắp ráp và kiểm tra.

Xưởng điện – điện tử

Có thể thiết kế bàn kết hợp mặt bàn chống tĩnh điện và bảng treo dụng cụ để phục vụ lắp ráp linh kiện.

Trường học và phòng thực hành

Bàn thao tác có bảng treo phù hợp cho:

• Phòng thực hành cơ khí.
• Phòng thực hành điện.
• Phòng thực hành điện tử.
• Phòng kỹ thuật.
• Trung tâm đào tạo nghề.

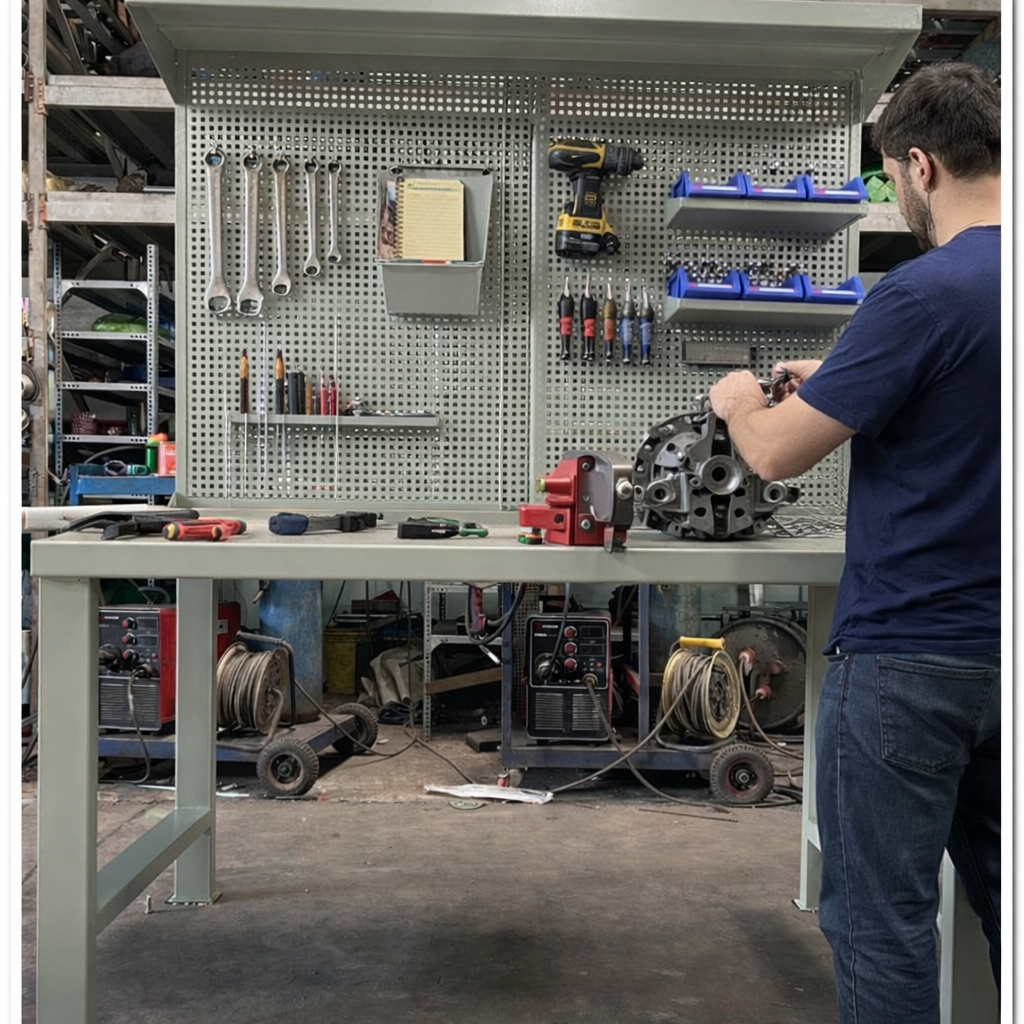

6. Cách bố trí dụng cụ trên bảng treo theo nguyên tắc 5S

Để khai thác hiệu quả bảng treo, doanh nghiệp không nên chỉ đơn giản là treo dụng cụ lên bảng mà nên xây dựng sơ đồ bố trí dụng cụ tiêu chuẩn.

Một cách bố trí có thể áp dụng:

Đối với dụng cụ sử dụng hàng ngày, nên đặt trong vùng thao tác thuận tiện, giúp người dùng có thể lấy và trả dụng cụ mà không phải với quá cao hoặc cúi quá thấp.

8. Tiêu chí lựa chọn bàn thao tác có bảng treo

Kích thước

Một số kích thước phổ biến:

• 1200 × 600 mm.
• 1500 × 750 mm.
• 1800 × 750 mm.
• 2000 × 750 mm.

Chiều cao mặt bàn thường khoảng 750–850 mm, tùy tư thế làm việc và yêu cầu công việc.

Tải trọng

Cần xác định tải trọng trước khi đặt hàng.

Ví dụ:

• Bàn thao tác nhẹ: 100–300 kg.
• Bàn thao tác trung bình: 300–500 kg.
• Bàn thao tác nặng: 500–1.000 kg hoặc cao hơn.

Với bàn cơ khí tải trọng lớn, cần tính toán kết cấu khung, chân bàn, giằng và mặt bàn phù hợp.

Vật liệu

Nên lựa chọn vật liệu dựa trên môi trường sử dụng:

Cơ khí: thép.

Điện – điện tử: mặt bàn chống tĩnh điện.

Môi trường có độ ẩm cao: cân nhắc inox hoặc lớp bảo vệ bề mặt phù hợp.

10. Bàn thao tác có bảng treo dụng cụ Tâm Lực

Tâm Lực cung cấp các dòng bàn thao tác công nghiệp, bàn nguội, bàn thực hành và bàn thao tác tích hợp bảng treo dụng cụ phục vụ nhà xưởng và khu vực sản xuất.

Sản phẩm có thể thiết kế theo yêu cầu về:

• Kích thước bàn.
• Chiều cao.
• Tải trọng.
• Kích thước bảng treo.
• Số lượng móc treo.
• Số lượng ngăn kéo.
• Tủ dụng cụ.
• Khay linh kiện.
• Màu sơn.
• Mặt bàn.
• Bánh xe hoặc chân cố định.

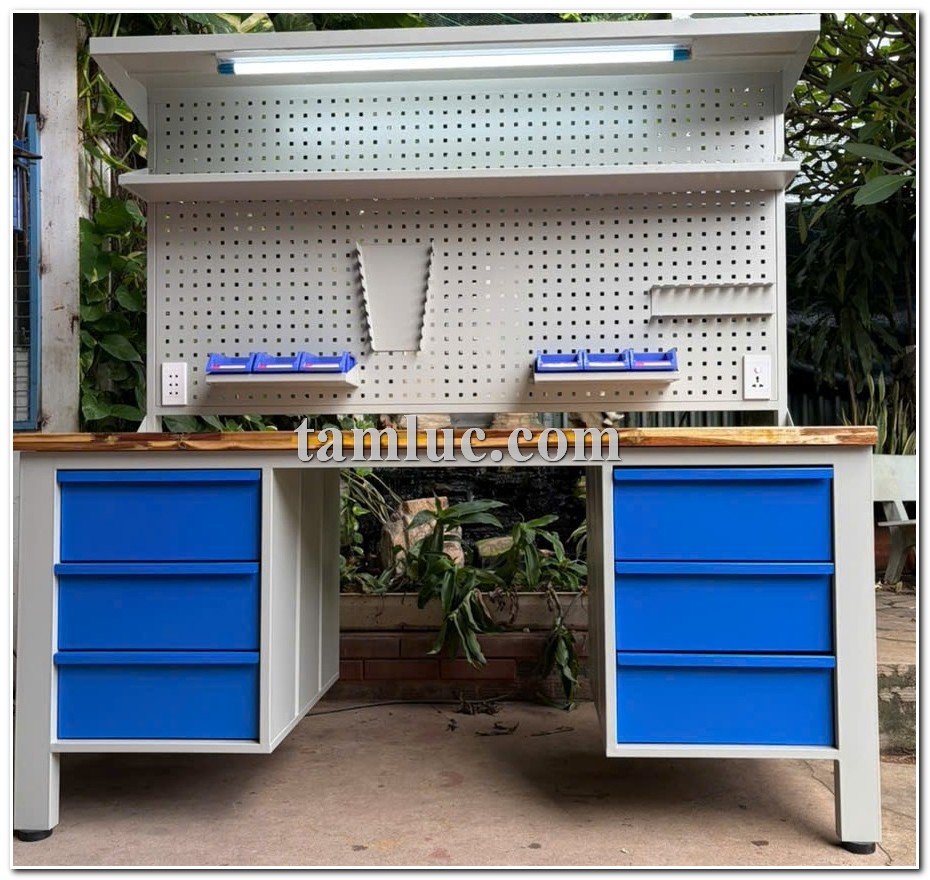

Ví dụ cấu hình tham khảo

Bàn thao tác có bảng treo dụng cụ

Kích thước: 1500 × 750 × 800/2400 mm

• Khung thép hộp chắc chắn.
• Mặt bàn chịu tải cao.
• Bảng treo phía sau.
• Bảng thép đục lỗ.
• Có thể bố trí nhiều loại móc treo.
• Sơn tĩnh điện.
• Có thể tích hợp tủ/ngăn kéo.
• Thiết kế theo yêu cầu 5S.

Thông số thực tế có thể thay đổi theo nhu cầu sử dụng và điều kiện mặt bằng.

12. Bàn thao tác có bảng treo – giải pháp đầu tư hiệu quả cho nhà xưởng

Đầu tư thiết bị cho nhà xưởng không chỉ tập trung vào máy móc mà còn cần chú trọng đến tổ chức nơi làm việc.

Một chiếc bàn thao tác được thiết kế khoa học có thể giúp:

Tối ưu không gian → giảm thời gian tìm dụng cụ → chuẩn hóa vị trí làm việc → duy trì 5S → nâng cao hiệu quả sản xuất.

Đặc biệt, khi kết hợp bàn thao tác + bảng treo dụng cụ + tủ dụng cụ, doanh nghiệp có thể hình thành các trạm làm việc tiêu chuẩn, phù hợp với mô hình sản xuất hiện đại.

13. Câu hỏi thường gặp về bàn thao tác có bảng treo

Bàn thao tác có bảng treo dụng cụ dùng cho những ngành nào?

Sản phẩm phù hợp với xưởng cơ khí, bảo trì, lắp ráp, sản xuất, điện – điện tử, ô tô, xe máy, phòng thực hành và nhiều lĩnh vực kỹ thuật khác.

Có thể đặt bàn thao tác theo kích thước riêng không?

Có. Kích thước bàn, chiều cao bảng treo, mặt bàn, số lượng ngăn kéo và phụ kiện có thể thiết kế theo yêu cầu.

Bảng treo có thay đổi vị trí móc được không?

Có. Với bảng treo dạng đục lỗ hoặc hệ thống rãnh, các móc có thể bố trí lại để phù hợp với từng loại dụng cụ.

Có thể tích hợp tủ dụng cụ không?

Có. Bàn có thể thiết kế thêm tủ bên dưới, ngăn kéo, khay linh kiện hoặc các module lưu trữ khác.

Bàn có phù hợp triển khai 5S không?

Có. Đây là một trong những ứng dụng hiệu quả của bàn thao tác có bảng treo vì giúp trực quan hóa vị trí dụng cụ và tiêu chuẩn hóa khu vực làm việc.

14. Kết luận

Bàn thao tác có bảng treo dụng cụ không đơn thuần là một chiếc bàn làm việc mà còn là một giải pháp tổ chức khu vực sản xuất theo hướng khoa học, trực quan và phù hợp với 5S.

Việc bố trí dụng cụ đúng vị trí giúp người lao động thao tác thuận tiện, giảm thời gian tìm kiếm, tận dụng không gian theo chiều cao và duy trì khu vực làm việc gọn gàng.

Đối với doanh nghiệp đang triển khai 5S, Lean Manufacturing hoặc cải tiến layout nhà xưởng, việc đầu tư các trạm làm việc tích hợp bàn thao tác – bảng treo – tủ dụng cụ là một giải pháp đáng cân nhắc.
