Bảng treo dụng cụ kết hợp phụ kiện đi kèm là một trong những giải pháp đơn giản và hiệu quả giúp doanh nghiệp tổ chức dụng cụ khoa học, trực quan và phù hợp với nguyên tắc 5S.

Bài viết dưới đây chia sẻ những mẹo thực tế giúp sắp xếp dụng cụ trên bảng treo một cách khoa học, dễ kiểm soát và thuận tiện khi sử dụng.

1. Bảng treo dụng cụ là gì?

Bảng treo dụng cụ là hệ thống lưu trữ dụng cụ được thiết kế với bề mặt có các lỗ hoặc vị trí cố định để lắp móc treo, khay đựng và nhiều loại phụ kiện khác.

Thay vì đặt dụng cụ trong tủ, hộp hoặc trên mặt bàn, người sử dụng có thể bố trí dụng cụ trực tiếp trên bảng treo theo từng vị trí xác định.

Một hệ thống bảng treo dụng cụ thường gồm:

• Bảng treo bằng thép.
• Móc treo dụng cụ.
• Khay đựng vật tư nhỏ.
• Giá đỡ tua vít.
• Giá treo cờ lê.
• Giá treo kìm.
• Giá đỡ súng khí hoặc dụng cụ cầm tay.
• Khay đựng bulông, ốc vít.
• Thanh treo và móc đơn, móc đôi.
• Nhãn hoặc bảng nhận diện vị trí dụng cụ.

Tùy theo nhu cầu sử dụng, doanh nghiệp có thể lựa chọn bảng treo độc lập, bảng treo gắn tường hoặc bàn thao tác tích hợp bảng treo dụng cụ.

2. Vì sao nên tổ chức dụng cụ bằng bảng treo?

Việc tổ chức dụng cụ khoa học không chỉ nhằm tạo ra một không gian làm việc đẹp và gọn gàng mà còn mang lại nhiều lợi ích trong vận hành.

Dễ quan sát dụng cụ

Khi dụng cụ được treo trên bảng, người sử dụng có thể nhanh chóng nhận biết vị trí của từng loại dụng cụ.

Ví dụ:

• Cờ lê được bố trí theo kích thước.
• Tua vít được đặt trên giá riêng.
• Kìm được treo theo nhóm.
• Dụng cụ đo được bố trí tại khu vực riêng.
• Bulông, đai ốc và vật tư nhỏ được lưu trong khay.

Cách bố trí trực quan giúp giảm thời gian tìm kiếm dụng cụ trong quá trình làm việc.

Tận dụng không gian

Bảng treo giúp tận dụng phần không gian theo chiều đứng. Đây là giải pháp đặc biệt hữu ích đối với các khu vực nhà xưởng có diện tích hạn chế.

Thay vì để dụng cụ chiếm diện tích mặt bàn, doanh nghiệp có thể đưa phần lớn dụng cụ lên bảng treo phía trên bàn thao tác.

Hỗ trợ thực hiện 5S

Bảng treo dụng cụ là một giải pháp phù hợp với hoạt động 5S trong nhà xưởng.

Dụng cụ được quy định vị trí cụ thể giúp:

• Sàng lọc dụng cụ không cần thiết.
• Sắp xếp dụng cụ theo vị trí.
• Giữ khu vực làm việc sạch sẽ.
• Duy trì trạng thái sắp xếp.
• Hình thành thói quen làm việc khoa học.

                                               Bảng treo cố định - Gắn tường

3. Phân loại dụng cụ trước khi sắp xếp

Một trong những sai lầm phổ biến là mua bảng treo rồi treo dụng cụ theo vị trí còn trống.

Cách làm hiệu quả hơn là phân loại dụng cụ trước khi bố trí bảng treo.

Có thể chia dụng cụ thành các nhóm như:

Nhóm 1: Dụng cụ cầm tay

Bao gồm:

• Kìm.
• Cờ lê.
• Mỏ lết.
• Tua vít.
• Búa.
• Lục giác.
• Kéo.
• Dao kỹ thuật.

Đây là nhóm phù hợp để treo trực tiếp trên móc hoặc giá chuyên dụng.

Nhóm 2: Dụng cụ đo

Ví dụ:

• Thước cặp.
• Thước thép.
• Đồng hồ đo.
• Thiết bị kiểm tra.
• Dụng cụ đo điện.

Nhóm dụng cụ này nên được bố trí tại vị trí dễ quan sát và hạn chế va chạm.

Nhóm 3: Vật tư nhỏ

Bao gồm:

• Bulông.
• Đai ốc.
• Long đen.
• Vít.
• Đầu vít.
• Linh kiện nhỏ.

Các loại vật tư này nên sử dụng khay nhựa, khay mica hoặc hộp chứa chuyên dụng thay vì treo trực tiếp.

Nhóm 4: Dụng cụ chuyên dụng

Các dụng cụ có kích thước lớn hoặc hình dạng đặc biệt nên bố trí bằng móc và giá đỡ phù hợp.

4. Mẹo bố trí dụng cụ theo tần suất sử dụng

Một nguyên tắc quan trọng khi thiết kế bảng treo là:

Dụng cụ sử dụng thường xuyên nên đặt ở vị trí dễ lấy nhất.

Có thể chia bảng thành 3 khu vực:

Khu vực thường xuyên sử dụng

Đặt ở vị trí trung tâm, trong tầm với của người thao tác.

Ví dụ:

• Tua vít.
• Kìm.
• Cờ lê.
• Mỏ lết.
• Thước.

Khu vực sử dụng không thường xuyên

Có thể bố trí ở phía trên hoặc hai bên bảng.

Khu vực dụng cụ ít sử dụng

Các dụng cụ ít dùng có thể bố trí ở khu vực cao hơn hoặc đưa vào tủ dụng cụ riêng.

Cách phân vùng này giúp giảm thao tác thừa trong quá trình làm việc.

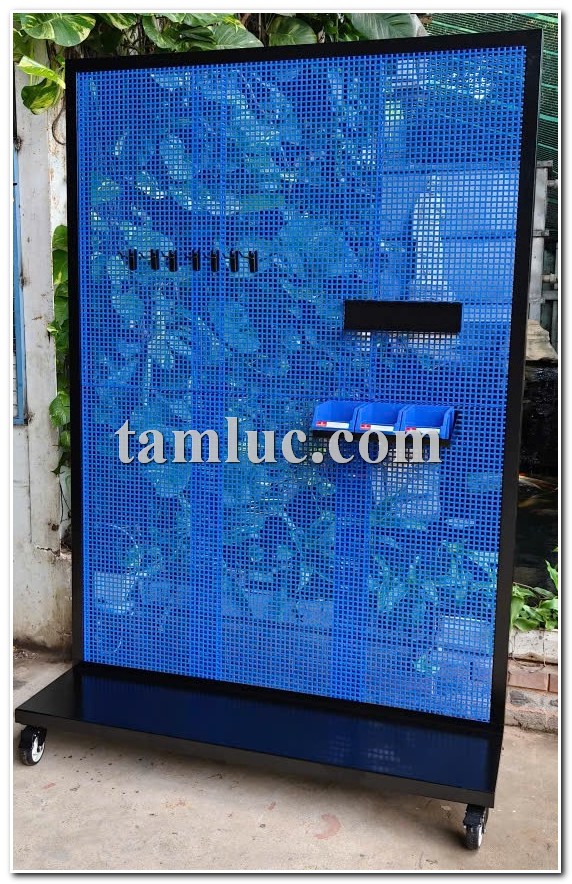

                           Bảng treo dụng cụ di động có kệ

5. Sắp xếp dụng cụ theo kích thước

Đối với những dụng cụ cùng loại nhưng có nhiều kích thước, nên bố trí theo thứ tự tăng dần hoặc giảm dần.

Ví dụ với cờ lê:

8 → 10 → 12 → 14 → 17 → 19 → 22 → 24 mm

Cách bố trí này giúp người sử dụng dễ nhận biết dụng cụ còn thiếu và lấy đúng kích thước.

Tương tự, có thể áp dụng cho:

• Mỏ lết.
• Tua vít.
• Lục giác.
• Đầu khẩu.
• Dụng cụ đo.

6. Sử dụng móc treo đúng loại

Móc treo là phụ kiện quan trọng của bảng treo dụng cụ.

Không nên sử dụng một loại móc cho tất cả dụng cụ. Tùy hình dạng và trọng lượng dụng cụ, có thể lựa chọn:

• Móc đơn.
• Móc đôi.
• Móc dài.
• Móc ngắn.
• Móc chữ U.
• Móc treo kìm.
• Giá treo tua vít.
• Giá treo cờ lê.
• Giá đỡ dụng cụ chuyên dụng.

Việc lựa chọn đúng phụ kiện giúp dụng cụ được giữ chắc chắn và thuận tiện khi lấy ra hoặc đặt lại.

7. Sử dụng khay đựng cho vật tư nhỏ

Các loại vật tư nhỏ như bulông, đai ốc, vít, long đen rất dễ bị thất lạc nếu không có vị trí lưu trữ riêng.

Giải pháp phù hợp là sử dụng khay đựng vật tư.

Có thể phân chia:

• Khay đựng bulông.
• Khay đựng đai ốc.
• Khay đựng vít.
• Khay đựng linh kiện.
• Khay đựng đầu vít.
• Khay đựng phụ kiện máy móc.

Nên dán nhãn trực tiếp trên từng khay để người sử dụng nhận biết nhanh nội dung bên trong.

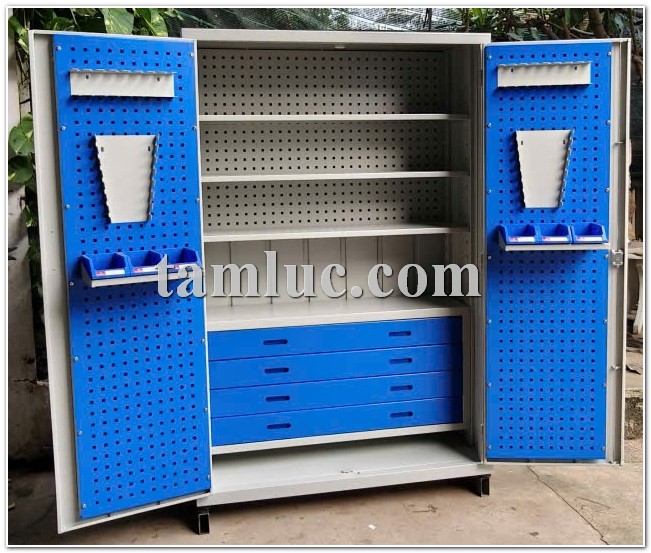

                                         Bảng treo kết hợp trong tủ dụng cụ

8. Dùng nhãn để xác định vị trí dụng cụ

Một bảng treo chuyên nghiệp không chỉ cần treo dụng cụ mà còn phải giúp người sử dụng biết chính xác dụng cụ nào thuộc vị trí nào.

Có thể sử dụng:

• Nhãn tên dụng cụ.
• Mã dụng cụ.
• Kích thước dụng cụ.
• Ký hiệu màu.
• Hình ảnh hoặc đường viền vị trí dụng cụ.

Ví dụ:

CỜ LÊ 14 MM

TUA VÍT 4 × 100

KÌM CẮT

LỤC GIÁC 6 MM

Cách nhận diện này đặc biệt hữu ích trong những khu vực có nhiều công nhân cùng sử dụng chung dụng cụ.

9. Tạo vị trí cố định cho từng dụng cụ

Một nguyên tắc quan trọng trong tổ chức dụng cụ là:

Mỗi dụng cụ nên có một vị trí cố định.

Sau khi sử dụng, dụng cụ phải được trả lại đúng vị trí.

Ví dụ:

Việc quy định vị trí cố định giúp dễ phát hiện dụng cụ bị lấy khỏi khu vực hoặc chưa được hoàn trả.

10. Bố trí bảng treo kết hợp bàn thao tác

Đối với khu vực sửa chữa, lắp ráp hoặc bảo trì, có thể kết hợp:

Bàn thao tác + bảng treo dụng cụ + khay vật tư + ngăn kéo

Đây là mô hình lưu trữ phù hợp với nhiều khu vực sản xuất.

Phần bàn dùng cho:

• Lắp ráp.
• Sửa chữa.
• Kiểm tra.
• Gia công.
• Bảo trì.

Phần bảng treo dùng cho:

• Dụng cụ cầm tay.
• Dụng cụ thường xuyên sử dụng.
• Phụ kiện.

Phần ngăn kéo dùng cho:

• Dụng cụ ít sử dụng.
• Thiết bị nhỏ.
• Linh kiện.
• Hồ sơ hoặc vật tư liên quan.

Cách kết hợp này giúp hình thành một trạm làm việc cá nhân hoặc trạm làm việc kỹ thuật tương đối hoàn chỉnh.

                                     Bảng treo dụng cụ kết hợp với bàn làm việc

11. Bố trí bảng treo bên trong tủ dụng cụ

Đối với những dụng cụ cần bảo quản an toàn hoặc hạn chế bụi, có thể sử dụng tủ dụng cụ tích hợp bảng treo.

Một tủ dụng cụ có thể được thiết kế với:

• Cửa thép hoặc cửa kính.
• Bảng treo bên trong.
• Móc treo dụng cụ.
• Kệ để vật tư.
• Ngăn kéo.
• Khay nhựa.
• Bánh xe.
• Khóa tủ.

Mô hình này phù hợp với:

• Nhà máy.
• Xưởng cơ khí.
• Xưởng bảo trì.
• Phòng kỹ thuật.
• Khu vực sản xuất.
• Trung tâm bảo hành.

12. Quy tắc “dễ lấy – dễ thấy – dễ trả lại”

Một hệ thống bảng treo dụng cụ hiệu quả nên đáp ứng 3 tiêu chí:

Dễ thấy

Người sử dụng có thể nhanh chóng nhận biết dụng cụ đang ở đâu.

Dễ lấy

Dụng cụ có thể lấy ra mà không cần di chuyển nhiều vật dụng khác.

Dễ trả lại

Sau khi sử dụng, dụng cụ có thể được đặt lại đúng vị trí ban đầu.

Nếu một dụng cụ thường xuyên bị đặt sai vị trí, đó có thể là dấu hiệu cho thấy vị trí bố trí hoặc phụ kiện treo chưa phù hợp.

13. Kiểm tra bảng treo định kỳ

Doanh nghiệp nên kiểm tra hệ thống bảng treo theo định kỳ.

Nội dung kiểm tra có thể bao gồm:

• Dụng cụ có đầy đủ không?
• Dụng cụ có đúng vị trí không?
• Móc treo có bị lỏng không?
• Khay có bị hư hỏng không?
• Nhãn có còn rõ ràng không?
• Có dụng cụ không còn sử dụng không?
• Có cần bổ sung phụ kiện không?

Việc kiểm tra định kỳ giúp duy trì hiệu quả của hệ thống lưu trữ.

14. Một số sai lầm cần tránh khi bố trí bảng treo dụng cụ

Treo dụng cụ không theo nhóm

Việc trộn lẫn cờ lê, tua vít, kìm và dụng cụ đo khiến người dùng mất thời gian tìm kiếm.

Sử dụng phụ kiện không phù hợp

Móc quá nhỏ hoặc không đủ khả năng chịu tải có thể làm dụng cụ rơi khỏi bảng.

Không phân loại kích thước

Các dụng cụ cùng loại nhưng khác kích thước nên được sắp xếp theo thứ tự để dễ nhận biết.

Không có nhãn

Nếu nhiều người cùng sử dụng một khu vực, việc không có nhãn sẽ khiến hệ thống khó duy trì lâu dài.

Tận dụng bảng quá mức

Không nên treo quá nhiều dụng cụ lên một bảng. Nên để khoảng trống hợp lý để dễ lấy và trả dụng cụ.

15. Bảng treo dụng cụ phù hợp với những khu vực nào?

Bảng treo dụng cụ có thể ứng dụng trong nhiều môi trường:

Nhà xưởng sản xuất

Tổ chức dụng cụ cho công nhân và kỹ thuật viên tại các trạm làm việc.

Xưởng cơ khí

Lưu trữ cờ lê, kìm, tua vít, búa, lục giác và các dụng cụ gia công.

Khu vực bảo trì

Bố trí dụng cụ bảo trì máy móc theo từng nhóm.

Phòng kỹ thuật

Quản lý các dụng cụ đo, dụng cụ sửa chữa và phụ kiện.

Gara sửa chữa

Tạo khu vực lưu trữ dụng cụ trực quan và dễ kiểm soát.

Phòng thực hành

Sắp xếp dụng cụ kỹ thuật, thiết bị thực hành và phụ kiện.

16. Gợi ý bố trí một bảng treo dụng cụ khoa học

Một bảng treo có thể được bố trí theo sơ đồ:

KHU VỰC 1 – Dụng cụ thường xuyên sử dụng

Tua vít | Kìm | Cờ lê | Mỏ lết

KHU VỰC 2 – Dụng cụ chuyên dụng

Búa | Lục giác | Dụng cụ tháo lắp

KHU VỰC 3 – Vật tư nhỏ

Khay vít | Khay bulông | Khay đai ốc | Khay linh kiện

KHU VỰC 4 – Dụng cụ ít sử dụng

Thiết bị chuyên dụng | Phụ kiện dự phòng

Cách bố trí này có thể điều chỉnh theo đặc thù công việc của từng nhà xưởng.

17. Tâm Lực – Giải pháp bảng treo và lưu trữ dụng cụ cho nhà xưởng

Tâm Lực cung cấp các giải pháp bảng treo dụng cụ, tủ dụng cụ, bàn thao tác và hệ thống lưu trữ dụng cụ phục vụ nhà xưởng và khu vực kỹ thuật.

Các sản phẩm có thể kết hợp:

• Bảng treo dụng cụ.
• Móc treo nhiều loại.
• Khay đựng vật tư.
• Giá treo dụng cụ.
• Tủ dụng cụ.
• Ngăn kéo.
• Bàn thao tác.
• Bánh xe di chuyển.
• Kệ chứa vật tư.

Tùy theo diện tích và nhu cầu sử dụng, hệ thống có thể được thiết kế theo dạng bảng treo độc lập, bảng treo gắn tường, bàn thao tác có bảng treo hoặc tủ dụng cụ tích hợp bảng treo.

Đặc biệt, doanh nghiệp có thể bố trí hệ thống theo từng khu vực sản xuất nhằm hỗ trợ quản lý dụng cụ và triển khai 5S trực quan.

18. Kết luận

Tổ chức dụng cụ khoa học không nhất thiết phải sử dụng hệ thống lưu trữ phức tạp. Với bảng treo dụng cụ và các phụ kiện phù hợp, doanh nghiệp có thể xây dựng một khu vực làm việc trực quan, gọn gàng và dễ kiểm soát.

Các nguyên tắc quan trọng cần ghi nhớ:

Phân loại dụng cụ → xác định tần suất sử dụng → bố trí theo nhóm → chọn phụ kiện phù hợp → đánh dấu vị trí → duy trì và kiểm tra định kỳ.

Khi kết hợp bảng treo với bàn thao tác, tủ dụng cụ, ngăn kéo và khay vật tư, doanh nghiệp có thể xây dựng hệ thống lưu trữ phù hợp với đặc thù từng trạm làm việc và hỗ trợ hiệu quả cho hoạt động 5S trong nhà xưởng.

Nếu doanh nghiệp đang cần thiết kế bảng treo dụng cụ, bàn thao tác có bảng treo hoặc tủ dụng cụ theo kích thước riêng, Tâm Lực có thể tư vấn phương án bố trí phù hợp với diện tích, số lượng dụng cụ và yêu cầu sử dụng thực tế.

Tâm Lực – Giải pháp lưu trữ dụng cụ và thiết bị cho nhà xưởng.
